9366G

Orig. Völkel

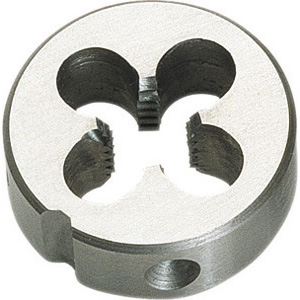

FILIERE TONDE

round dies

EN 22568 | ANSI B 1.1

FILETTATURA AMERICANA UNF conforme ANSI-B1.1

Tipo chiuso, completamente rettificate DIN - EN 22568

USO DESTRO
In acciaio SUPER-RAPIDO HSS, imbocco normale, per acciai con R fino a 800 N/mm².

	Note	Cod. Art.	Cad.	Cod. Prod.	Filett. UNF	Filetti per pollice Nr	Dimensioni mm	Peso Art	QTAMIN
(*)		9366G NR1	€ 0	244	Nr. 1	72	16x5	0,005	0
(*)		9366G NR2	€ 0	244	Nr. 2	64	16x5	0,006	0
(*)		9366G NR3	€ 0	244	Nr. 3	56	16x5	0,006	0
(*)		9366G NR4	€ 0	244	Nr. 4	48	20x5	0,008	0
(*)		9366G NR5	€ 0	244	Nr. 5	44	20x5	0,008	0
(*)		9366G NR6	€ 0	244	Nr. 6	40	20x5	0,008	0
(*)		9366G NR8	€ 0	244	Nr. 8	36	20x7	0,011	0
(*)		9366G NR10	€ 0	244	Nr. 10	32	20x7	0,012	0
(*)		9366G NR12	€ 0	244	Nr. 12	28	20x7	0,012	0
(*)		9366G 1/4	€ 0	244	1/4	28	20x7	0,01	0
(*)		9366G 5/16	€ 0	244	5/16	24	25x9	0,021	0
(*)		9366G 3/8	€ 0	244	3/8	24	30x11	0,045	0
(*)		9366G 7/16	€ 0	244	7/16	20	30x11	0,039	0
(*)		9366G 1/2	€ 0	244	1/2	20	38x10	0,06	0
(*)		9366G 9/16	€ 0	244	9/16	18	38x10	0,056	0
(*)		9366G 5/8	€ 0	244	5/8	18	45x14	0,124	0
(*)		9366G 3/4	€ 0	244	3/4	16	45x14	0,106	0
(*)		9366G 7/8	€ 0	244	7/8	14	55x16	0,214	0
(*)		9366G 1	€ 0	244	1	12	55x16	0,17	0

Tabelle tecniche (1)
- Tabella tecnica Nr. 1 Durezza degli acciai
Tabelle tecniche (1)
- Tabella tecnica Nr. 45/c Diametri dei perni da filettare
