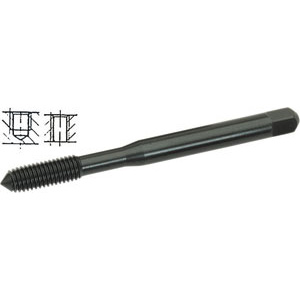

9201G

Orig. Völkel

MASCHI PER USO A MACCHINA

machine taps

ISO DIN 13 | DIN 371

GAMBO RINFORZATO
USO DESTRO
FILETTATURA METRICA ISO-Conforme DIN 13 (DIN 371) Metrico Grosso M-Tolleranza ISO2X/6HX.

HSS-E. Imbocco corto. Tipo A RULLARE con canali di espulsione del refrigerante senza produzione di truciolo, per alluminio e sue leghe, metalli non ferrosi, acciai non legati e scarsamente legati fino a R 700 N/mm², accai INOX. Fori passanti e ciechi.
Vaporizzato.

	Cod. Art.	Cad.	Cod. Prod.	Ø mm	Passo mm	Lungh. totale mm	Lungh. filetto mm	Ø gambo mm	Quadro gambo mm	Peso Art
(*)	9201G 3	€ 0	356 VAP	3	0,5	56	11	3,5	2,7	0,003
(*)	9201G 4	€ 0	356 VAP	4	0,7	63	13	4,5	3,4	0,006
(*)	9201G 5	€ 0	356 VAP	5	0,8	70	16	6	4,9	0,011
(*)	9201G 6	€ 0	356 VAP	6	1	80	19	6	4,9	0,015
(*)	9201G 8	€ 0	356 VAP	8	1,25	90	22	8	6,2	0,029
(*)	9201G 10	€ 0	356 VAP	10	1,5	100	24	10	8	0,051

Tabelle tecniche (1)
- Tabella tecnica Nr. 1 Durezza degli acciai
Tabelle tecniche (1)
- Tabella tecnica Nr. 44 Nomenclatura della filettatura
Tabelle tecniche (1)
- Tabella tecnica Nr. 45/b Prefori per maschi a rullare
