9154G

Orig. Völkel

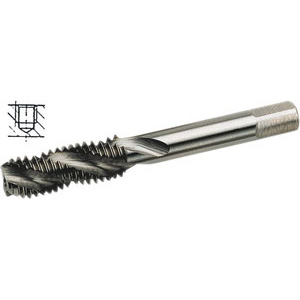

MASCHI CORTI PER USO A MACCHINA

machine short taps

DIN 13 | DIN 352

In acciaio SUPER RAPIDO Classe HSS-E.
Rettificati e spogliati dopo tempra.
USO DESTRO
FILETTATURA METRICA ISO-Conforme DIN 13 (DIN 352)-Metrico Grosso M-Tolleranza ISO 2/6H.

Imbocco semi-corto. Tipo con elica a circa 35°; per metalli fino a R 900 N/mm², acciai legati e non legati. Fori ciechi.

	Cod. Art.	Cad.	Cod. Prod.	Ø mm	Passo mm	Lungh. totale mm	Lungh. filetto mm	Ø gambo mm	Quadro gambo mm	Peso Art
(*)	9154G 3	€ 0	617	3	0,5	40	11	3,5	2,7	0,002
(*)	9154G 4	€ 0	617	4	0,7	45	13	4,5	3,4	0,004
(*)	9154G 5	€ 0	617	5	0,8	48	16	6	4,9	0,008
(*)	9154G 6	€ 0	617	6	1	50	19	6	4,9	0,008
(*)	9154G 8	€ 0	617	8	1,25	56	22	6	4,9	0,011
(*)	9154G 10	€ 0	617	10	1,5	70	24	7	5,5	0,02
(*)	9154G 12	€ 0	617	12	1,75	75	29	9	7	0,035

Tabelle tecniche (1)
- Tabella tecnica Nr. 1 Durezza degli acciai
Tabelle tecniche (1)
- Tabella tecnica Nr. 44 Nomenclatura della filettatura
Tabelle tecniche (1)
- Tabella tecnica Nr. 45/a Prefori per maschi
